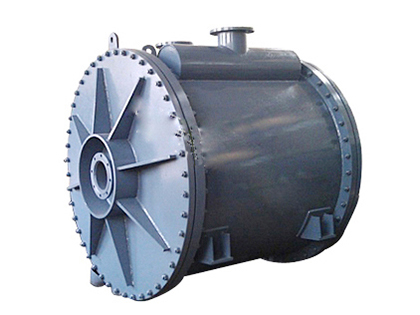

螺旋板式换热器


概述
       本设备是一种换热设备,适用气-气、气-液、液-液,以及用于冷凝和液体蒸发传热。该产品具有传热效率高,污垢自清能力强,节能效果好,体积小、价格便宜,使用可靠等优点。广泛用于制药、溶剂、化工、松香、染料、食品等行业的热能交换、废热回收。

结构及性能
       1、本设备由两张卷制而成,形成了两个均匀的螺旋通道,两种传热介质可进行全逆流流动,增强了换热效果,即使两种小温差介质,也能达到合适的换热效果。
       2、在壳体上的接管采用切向结构,局部阻力小,由于螺旋通道的曲率是均匀的,液体在设备内流动没有大的转向,总的阻力小,因而可提高设计流速使之具备较高的传热能力。
       3、I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封,因而具有较高的密封性。
       4、Ⅱ型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其中一个通道可拆开清洗,适应有粘性、有沉淀液体的热交换。
       5、Ⅲ可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其中两个通道可拆开清洗,适应范围较广。
       6、螺旋板式换热器按公称压力可分为PNO.6、1.0、1.6、2.5MPa。按材质可分为碳素钢和不锈钢。
       7、单台设备不能满足要求时,可以多台组合使用,但组合时必须符合下列规定:并联组合、串联组合,设备和通道间距相同。混合组合:一个通道并联,一个通道串联。

技术参数
公称换热面积 通道间距 碳钢 不锈钢
板厚
5m2 6—10 4mm 2~3mm
10m2 6—10 4mm 2~3mm
20m2 6—14 4mm 2~3mm
30m2 10—14 4mm 2~3mm
40m2 10—14 4mm 2~3mm
50m2 10—14 4mm 2~3mm
60m2 14—18 4mm 2~3mm
70m2 14—18 4mm 2~3mm
80m2 14—18 4mm 2~3mm
100m2 14—18 4mm 2~3mm
120m2 14—20 4~5mm 2~4mm
130m2 14—20 4~5mm 2~4mm
150m2 14—20 4~5mm 2~4mm
300m2 14—20 4~5mm 2~4mm
